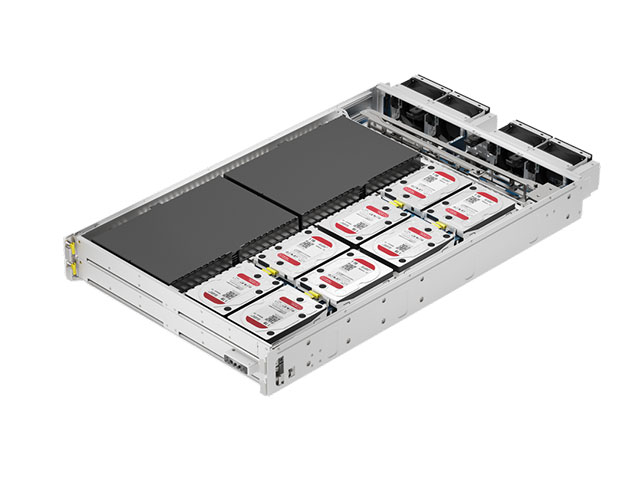

Дисковая полка HD232 для серверного хранения
OpenYard HD232 дополняет подсистему хранения серверов формата OCP. В одном JBOD размещаются до 32 дисков LFF с интерфейсом SATA. Производитель предусматривает разные конфигурации для тёплого и холодного хранения, поэтому при подборе модели учитывается способ предоставления дисков вычислительным узлам.
Как подключается массив
Для подключения доступны SATA и Expander. В первом случае одному серверу предоставляется до восьми дисков. Во втором сервер получает доступ к массиву целиком через HBA-адаптер. Режим Expander также допускает подключение к одному серверу до четырёх полок JBOD. Эти варианты относятся к разным схемам конфигурации и не должны смешиваться в одной спецификации без уточнения состава решения.
Параметры дисковой части
- Число поддерживаемых накопителей — до 32 на полку.
- Размер дисков — 3,5″, предельная ёмкость одного накопителя — 20 ТБ.
- Максимальная общая дисковая ёмкость HD232 — 640 ТБ.
Модель ориентирована на увеличение объёма хранения в OCP-инфраструктуре, включая корпоративные хранилища, архивирование и резервное копирование. Конкретное заполнение дисковых позиций выбирается под проект; поддержка накопителей определённой ёмкости описывает возможности платформы, а не готовую комплектацию.
Интеграция в инфраструктуру
Управляющее подключение выполняется через отдельный интерфейс Management LAN 1 GbE. Электропитание организовано от общей шины 48 В, а резервирование 5+1 предусмотрено на уровне полки питания. Блоки питания допускают горячую замену. При выборе массива эти особенности необходимо соотнести с устройством питания стойки и выбранным способом подключения серверов.
Технические характеристики OpenYard HD232
| Дисковая подсистема | |
| Тип устройства | Дисковая полка JBOD для OCP |
| Количество накопителей | До 32 |
| Форм-фактор накопителей | LFF 3,5″ |
| Интерфейс накопителей | SATA |
| Ёмкость одного диска | До 20 ТБ |
| Общая дисковая ёмкость | До 640 ТБ |
| Варианты подключения | |
| Режим SATA | До 8 дисков на сервер |
| Режим Expander | Весь массив подключается к одному серверу; требуется HBA |
| Масштабирование в режиме Expander | До 4 JBOD на сервер |
| Управление | |
| Management LAN | 1 порт 1 GbE |
| Питание | |
| Общая шина питания | 48 В |
| Резервирование | 5+1 на уровне полки питания |
| Горячая замена блоков питания | Да |
