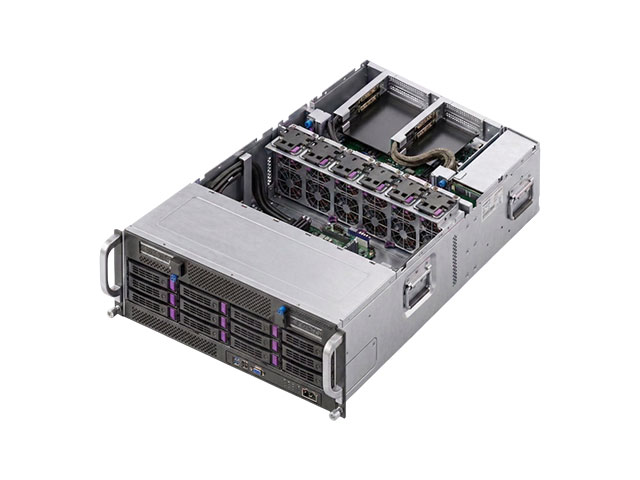

RG4D4A для вычислительной инфраструктуры с GPU
OpenYard RG4D4A используется при построении AI- и HPC-систем, где требуются процессорные ресурсы, большой объём оперативной памяти и несколько ускорителей. В основе сервера лежит платформа AMD EPYC 9005/9004 с поддержкой максимум двух CPU. Оборудование размещается в 19-дюймовом шкафу и занимает 4U.
Вычислительная и дисковая часть
48 разъёмов DIMM принимают DDR5 RDIMM общей ёмкостью до 6 ТБ. Для каждого процессора предусмотрено 12 каналов памяти. Передняя панель рассчитана на максимум 12 накопителей 2,5″ с интерфейсами NVMe Gen5, SATA и SAS и возможностью горячей замены. Дополнительно поддерживаются два M.2 типоразмеров 2280/22110 PCIe Gen3 x4.
Ускорители и карты расширения
- GPU устанавливаются в слоты FHFL PCIe Gen5 x16, их число достигает десяти в зависимости от исполнения.
- Восемь ускорителей по 600 Вт поддерживаются при температуре окружающего воздуха +25 °C.
- Для NVIDIA H200 NVL предусмотрены мосты 4-way NVLink.
В спецификации также указан вариант с NVIDIA RTX PRO 6000 Blackwell Server Edition. Максимальная конфигурация содержит не более 14 PCIe-слотов на сервер. Поддержка CXL 2.0, сетевых карт до 400 GbE и аппаратного RAID-контроллера дополняет возможности платформы.
Контроль и размещение
Удалённое администрирование и мониторинг выполняются через ASPEED AST2600 с поддержкой IPMI/Redfish. Питание обеспечивают четыре блока по 3000 Вт с резервированием. При выборе места в стойке учитывается глубина 880 мм для базового корпуса либо 1000,5 мм для варианта с опциональным модулем вентиляторов. Ширина корпуса составляет 448 мм, высота — 176 мм.
Технические характеристики OpenYard RG4D4A
| Процессор | |
| Семейство | AMD EPYC 9005/9004 |
| Количество процессоров | До 2 |
| Максимум ядер на сервер | До 384 с двумя CPU |
| TDP процессора | До 400 Вт; до 500 Вт при температуре окружающей среды +30 °C |
| Оперативная память | |
| Тип памяти | DDR5 RDIMM |
| Максимальный объём | До 6 ТБ |
| Слоты DIMM | 48 |
| Каналы на процессор | 12 |
| Скорость памяти | EPYC 9005: до 5200 МТ/с (1DPC), 4400 МТ/с (1R 2DPC), 4000 МТ/с (2R 2DPC); EPYC 9004: до 4800 МТ/с (1DPC), 3600 МТ/с (2DPC) |
| Дисковая подсистема | |
| Передние накопители | До 12 × 2,5″ NVMe Gen5/SATA/SAS, горячая замена |
| Интерфейсы дисков | SATA до 6 Гбит/с; SAS до 24 Гбит/с; NVMe PCIe Gen5 x4 на порт |
| Дополнительный адаптер | Требуется для SAS; условия поддержки SATA требуют уточнения |
| M.2 | До 2 × 2280/22110 PCIe Gen3 x4 |
| GPU и расширение | |
| GPU-слоты | До 10 × FHFL PCIe Gen5 x16; состав зависит от исполнения |
| Конфигурация GPU по буклету | 8 GPU двойной ширины по 600 Вт: NVIDIA H200 NVL с 4-way NVLink либо NVIDIA RTX PRO 6000 Blackwell Server Edition; при температуре окружающей среды +25 °C |
| Дополнительные слоты | До 6 × PCIe Gen5 x16 FHHL или LP; зависит от исполнения |
| Всего слотов расширения | Не более 14 по буклету; максимумы отдельных групп не суммируются |
| CXL | CXL 2.0 |
| Аппаратный RAID | Возможность установки контроллера с RAID 0, 1, 5, 6, 10, 50, 60 |
| Сетевые и внешние интерфейсы | |
| Сетевые порты | 2 × 1 Гбит/с RJ-45 (Intel I350-AM2), NCSI |
| Порт управления | 1 × 10/100/1000 Мбит/с RJ-45 |
| Сетевое расширение | Карты 10/25/40/100/200/400 GbE |
| Передняя панель | 2 × USB 3.2 Gen1 Type-A; VGA; 2 × RJ-45; 1 × MLAN |
| TPM | Внутренний разъём для модуля TPM 2.0 |
| Управление | |
| Контроллер | ASPEED AST2600 |
| Функции | Веб-интерфейс, удалённое администрирование и мониторинг, IPMI, Redfish |
| Питание | |
| Блоки питания | 4 × 3000 Вт, с резервированием |
| Вход AC по буклету | 220–240 В, 15,5 А, 50–60 Гц |
| Кабель питания | C19 |
| Физические параметры | |
| Форм-фактор | 4U, 19″ |
| Габариты (Ш × В × Г) | 448 × 176 × 880 мм |
| Габариты с опциональным вентиляторным модулем | 448 × 176 × 1000,5 мм |
| Рабочая температура | от +10 до +35 °C; для GPU по 600 Вт указано условие +25 °C |
| Рабочая влажность | 8–80 % |
