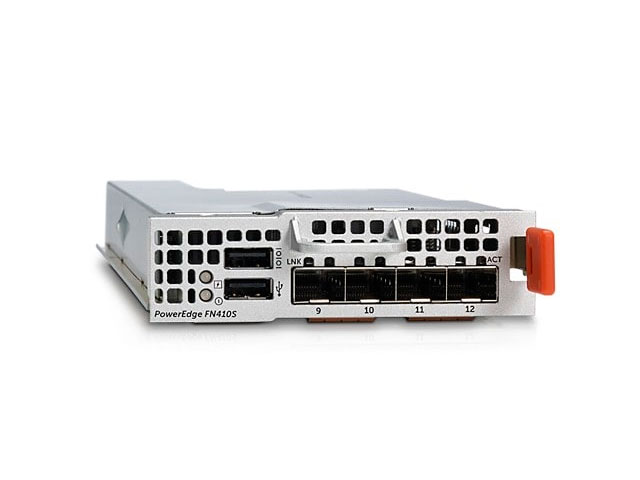

Технические характеристики модуля ввода-вывода FN
| Производительность |
Число MAC-адресов: 64 000 Пропускная способность коммутационной сети: 240 Гбит/с (полнодуплексный режим) Способность переадресации: 179 млн пакетов/c Объединение каналов связи: до 12 элементов в каждой группе, 24 группы объединения каналов (LAG) с поддержкой стека В автономном режиме: до 4 элементов в каждой группе и 1 группа объединения восходящей связи (в режиме по умолчанию — 128 портов на канал) В режиме объединения в стек: до 12 элементов в каждой группе и 1 группа объединения каналов восходящей связи (режим объединения в стек с FN410S и FN410T) В режиме PMUX: до 24 групп LAG и несколько групп объединения каналов восходящей связи В режиме полнофункционального коммутатора: до 24 групп LAG и несколько групп объединения каналов восходящей связи Коммутация 2-го уровня со скоростью линии: все протоколы, включая IPv4 Маршрутизация 3-го уровня со скоростью линииi: IPv4 и IPv6 Память буфера пакетов: 4 Мбайт Память ЦП: 2 Гбайт Списки контроля доступа на вход и выход в режиме полнофункционального коммутатора |
| Характеристики для объединения в стек |
Количество устройств в стеке: до 6 агрегаторов ввода-вывода (с использованием портов 10GbE, развернутых с помощью интерфейса командной строки) Пропускная способность при объединении в стек: до 40 Гбит/с (с использованием 1 кольца 10GbE) Топология объединения в стек: кольцевая и последовательная Virtual Link Trunking (VLT): mVLT и L2 через VLT (при развертывании с помощью интерфейса командной строки) Протокол VLT поддерживается в режимах VLT, PMUX и полнофункционального коммутатора. Объединение в стек поддерживается в режимах объединения в стек, PMUX и полнофункционального коммутатора с FN410S и FN410T. |
| Маршрутизация |
Маршрутизация 3-го уровня — режим полнофункционального коммутатора:
|
| Управление |
1155 — SMIv1 1156 — база управляющей информации (MIB) для Интернета 1157 — SNMPv1 1212 — краткие определения MIB 1215 — SNMP-ловушки 1493 — MIB для мостов 1850 — MIB для OSPFv2 1901 — SNMPv2 на основе сообществ 2011 — MIB для IP 2012 — MIB для TCP 2013 — MIB для UDP 2096 — MIB для таблицы переадресации IP 2570 — SNMPv3 2571 — платформы управления 2572 — обработка и отправка сообщений 2575 — VACM SNMPv3 2576 — сосуществование SNMPv1/v2/v3 2578 — SMIv2 2579 — текстовые соглашения для SMIv2 2580 — заявления о соответствии для SMIv2 2618 — MIB для аутентификации RADIUS 2665 — MIB для интерфейсов типа Ethernet 2787 — MIB для протокола VRRP 2819 — MIB для дистанционного наблюдения (группы 1, 2, 3, 9)i 2863 — MIB для интерфейсов 3273 — MIB большого объема для дистанционного наблюдения 3416 — SNMPv2 3418 — MIB для SNMP 3434 — MIB большого объема для сигналов дистанционного наблюдения ANSI/TIA-1057 — MIB для LLDP-MED IEEE 802.1AB — MIB для LLDP IEEE 802.1AB — MIB для LLDP DOT1 IEEE 802.1AB — MIB для LLDP DOT3 sFlow.org sFlowv5 FORCE10-IF-EXTENSION-MIB FORCE10-LINKAGG-MIB FORCE10-COPY-CONFIG-MIB FORCE10-MON-MIB FORCE10-PRODUCTS-MIB FORCE10-MS-CHASSIS-MIB FORCE10-SMI FORCE10-SYSTEM-COMPONEN-MIB FORCE10-TC-MIB FORCE10-TRAP-ALARM-MIB FORCE10-FIPSNOOPING-MIB FORCE10-DCB-MIB LLDP-EXT-DOT1-DCBX-MIB IEEE8021-PFC-MIB DELLl_ITA.REV_1_1.MIB F10-JUMPSTART-MIB FORCE10-MSTP-MIB F10-FPSTATS.MIB f10-VirtualLinkTrunk.MIB F10-DCBX.MIB F10-MS-PLATFORM.MIB |
| VLAN |
802.1Q — тегирование VLAN 802.3ac — расширения кадра для тегирования VLAN VLAN с нетегированным трафиком 802.1D — мосты, STP 802.1s — MSTP 802.1w — RSTP Force10 PVST+ 2338 VRRPi |
| Многоадресная рассылка |
4541 — отслеживание IGMPv1/v2 1112 — IGMPv1 3569 — SSM для IPv4 2236 — IGMPv2 4541 — отслеживание IGMPv1/v2 3376 — IGMPv3 draft-ietf-pim-sm-v2-new-05 PIM-SM |
| Соответствие стандартам IEEE |
802.1AB — LLDP 802.1p — назначение приоритетов второго уровня 802.3ab — Gigabit Ethernet (1000Base-T) 802.3ad — объединение каналов с помощью LACP 802.3ae — 10GbE (10GBase-X) 802.3u — Fast Ethernet (100Base-TX) 802.3x — управление потоком 802.3z — Gigabit Ethernet (1000Base-X) ANSI/TIA-1057 — LLDP-MED MTU 12 Кбайт |
| Условия эксплуатации и хранения |
Блок питания: 100–240 В переменного тока, 50/60 Гц Максимальное тепловыделение: 955,36 БТЕ/ч Максимальный потребляемый ток на каждую систему: 2 A при 100/120 В переменного тока, 1 A при 200/240 В переменного тока Максимальная потребляемая мощность: 123 Вт Взвешенный уровень звукового давления на расстоянии A согласно ISO 7779: 59,6 дБА при 23 °C (73,4 °F) Температура при эксплуатации: от 0 до 60 °C (от 32 до 140 °F) Влажность при эксплуатации: от 10 до 85% (относительная влажность), без конденсации Максимальные характеристики при отсутствии эксплуатации Температура при хранении: от –40 до 70 °C (от –40 до 158 °F) Влажность при хранении: от 5 до 95% (относительная влажность), без конденсации UL/CSA 60950-1, вторая редакция EN 60950-1, вторая редакция IEC 60950-1, вторая редакция, включающая все национальные отклонения от стандартов и групповые различия EN 60825-1 — безопасность лазерных устройств. Часть 1. Классификация аппаратуры, требования и руководство для пользователей Волоконно-оптические системы связи Требования FDA 21 CFR 1040.10 и 1040.11 Излучения Австралия/Новая Зеландия: AS/NZS CISPR 22: 2006, класс A Канада: ICES-003, выпуск 4, класс A Европа: EN 55022: 2006+A1:2007 (CISPR 22:2006), класс A Япония: VCCI V3/2009, класс A США: FCC CFR 47 часть 15, раздел B:2009, класс A EN 300 386 V1.4.1:2008. Электромагнитная совместимость для сетевого оборудования EN 55024:1998 + A1:2001 + A2:2003 EN 61000-3-2. Пределы выбросов для синусоидального тока EN 61000-3-3. Ограничение пульсаций напряжения и мерцания в системах питания EN 61000-4-2. Испытания на устойчивость к электростатическим разрядам EN 61000-4-3. Устойчивость к радиочастотному электромагнитному полю EN 61000-4-4. Испытания на устойчивость к наносекундным импульсным помехам EN 61000-4-5. Испытания на устойчивость к динамическим изменениям напряжения электропитания EN 61000-4-6. Устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями Все компоненты соответствуют директиве RoHS. |
