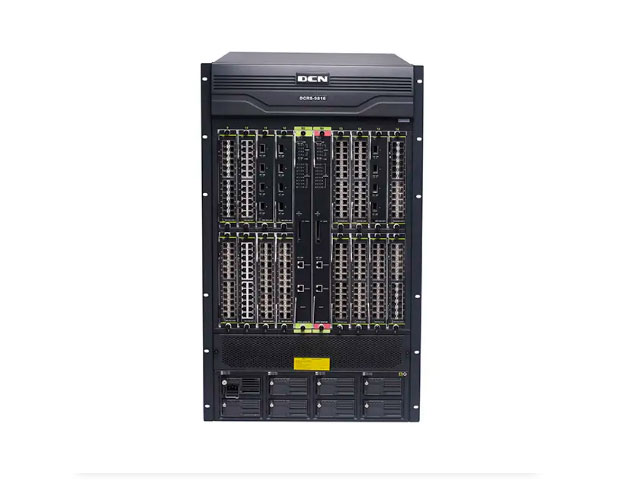

Характеристики коммутатора DCN Ethernet DCRS-9816
| Слоты | 2 слота управления, 16 рабочий |
| Рабочие порты | 10/100 / 1000BASE-T: макс. 3841000Base-SX: MAX 3841000, Base-LX: MAX 38410 г: макс 320 |
| Коммутационная способность | 1536 Гбит / с |
| Скорость пересылки | 1143 млн пакетов в секунду |
| Таблица маршрутизации | МАКС 16 К |
| Таблица VLAN | 4K |
| Пересылка | Хранение и пересылка |
| L2 Особенности |
IEEE802.3 (10Base-T)IEEE802.3u (100Base-TX)IEEE802.3z (1000BASE-X)IEEE802.3ab (1000Base-T) IEEE802.3ae (10GBase) Jumbo 9k LLDP и LLDP-MED UDLD LACP 802.3ad, макс. 128 групповых каналов, макс. 8 портов для каждой магистрали IEEEE802.1d (STP)IEEEE802.1w (RSTP)IEEEE802.1s (MSTP) Макс 48 экземпляров BPDU Guard Пересылка BPDU Один к одному или любое к одному зеркалу IGMP v1 / v2 / v3, IGMP v1 / v2 / v3 Snooping, IGMP проксиICMPv6, ND, ND Snooping, MLDv1 / v2, MLDv1 / v2 Snooping GVRP Поддержка порта / MAC / IP-сегмента / протокола / голоса / частного / VLAN. Регистр многоадресной VLAN / MVR для IPv4 и IPv6 802.1Q на основе портов, 4K VLANQinQ и выборочный QinQ Управление DFI / Broadcast / Multicast Storm Привязка (IPv4 / IPv6), MAC-фильтр IP Source Guard, MAC-лимит IP Source Guard Привязка порта (IPv4 / IPv6) Поддержка Smart Link (или гибкой ссылки) |
| L3 Особенности |
IP-протокол (IP поддерживает как IPv4, так и IPv6) Маршрутизация по умолчанию, статическая маршрутизация, маршрут Blackhole, VLSM и CIDR, RIPv1 / V2, OSPFv2, BGP4, поддержка MD5 Authentication LPM Routing OSPFv3, поддержка BGP4 + Маршрутизация на основе политик (PBR) для IPv4 и IPv6 Поддержка 4-байтового номера AS BGP Поддержка GR для OSPF и BGP VRRP, VRRP v3 DVMRP, PIM-DM, PIM-SM, PIM-SSMMSDP (протокол обнаружения источника многоадресной рассылки)/Статический многоадресный маршрутMulticast Edge Configure Anycast RP для IPv4 и IPv6 PIM-SM / DM / SSM для IPv6, от 6 до 4 туннелей, настроенные туннели, ISATAP Управление многоадресным приемом Обнаружение незаконного источника многоадресной рассылки URPF для IPv4 и IPv6 BFD ECMP (Equal Cost Multi-Path) с максимум 8 группами ARP Guard, локальный прокси ARP, прокси ARP, привязка ARP, бесплатный ARP, ограничение ARP |
| Tunnel Technical | Ручная настройка туннеля IPv4 / IPv66to4 туннель / ISATAPGRE |
| MPLS |
255 VRF / VFILDPL3 MPLS VPNVPLS MPLS QoS |
| QoS |
8 аппаратных очередей на порт Классификация трафика на основе IEEE 802.1p, ToS, порта и DiffServ SP, WRR, SWRR Формирование трафика Предел ставки для импорта и экспорта PRI Отметка / Замечание WRED 2 buckets with dual-rate and triply color mark |
| ACL |
Стандартный и расширенный ACL IP ACL и MAC ACL, ACL на основе IP-адреса источника / определения, MAC, протокола L3, номера порта TCP / UDP, IP PRI (DSCP, ToS, приоритет), времени Входящий и исходящий ACL |
| ACL-X |
По времени / Безопасность / Автосогласование Правила ACL можно настроить для портов, VLAN, интерфейсов маршрутизации VLAN. Может использоваться для классификации QoS |
| Защита от атак и безопасность |
S-ARP: проверка ARP, защита от атак ARP-DOS и клонирование адреса Anti-Sweep: предотвращение Ping Sweep S-ICMP: противостоять атакам PING-DOS, атакам недоступности ICMP S-Buffer: предотвращение DDOS-атак Приоритет ключевого сообщения Кредит порта: проверка незаконного DHCP-сервера, Radius-сервера. Подключение только через кредитный порт Поддержка URPF, избегайте клонирования IP-адреса Все вышеперечисленные технологии эффективно предотвращают различные атаки DOS (например, ARP, Synflood, Smurf, ICMP-атаки), поддерживают мониторинг ARP, защиту Worm, Bluster, проверяют развертку и поднимают тревогу. |
| DHCP |
Поддержка клиента DCHP, реле, отслеживания, опция 82 DHCP-сервер для IPv4 и IPv6 DHCP v6 и DHCP Snooping v6 |
| DNS |
DNS-клиент DNS-прокси |
| Ring Protocol | MRPP |
| Безопасность доступа |
802.1Xü Порт, MAC, имя пользователя на основеü Аккаунт на основе продолжительности и трафикаü Гостевая VLAN и Авто VLAN Работа с частным клиентом позволяет управлять P2P трафиком AAA на основе MAC (свободный доступ для клиентов) PPPOE / PPPOE + пересылка |
| AAA | RADIUS AAA для IPV4 и IPv6TACACS + AAA |
| Конфигурация и управление |
CLI, Telnet, WEB, SSH и SSL SNMPv1 / v2c / v3 MIB RMON 1, 2, 3, 9 |
| Технология энергосбережения | Уменьшение энергопотребление, улучение охлаждения и надежности. Гибкое управление вентиляторами и портами для экономии энергопотребления |
| Системный журнал | Сохранение системного журнала и прерывания на локальном устройстве или сервере. Максимум. 8 серверов для Syslog или Trap приема |
| НМС |
Строгий контроль доступа с помощью ACL и QoS Доступ к коммутатору через AAA или локальную аутентификацию SNTP и NTP Настройка часового пояса и летнего времени |
| Надзор и устранение неисправностей | Наблюдtybt за ненормальностью задачи, памяти, ЦП, стека, микросхемы коммутатора, температуры и подавача сигнал тревоги. ПотокIPFIX (экспорт информации IP-потока). Команда Ping и Traceroute |
| Управление конфигурацией |
Хранение файлов конфигурации Журнал работы команд Двойной запуск изображений и файлов FTP / TFTP сервер или обновление клиента Протокол X-modem передает файл |
| OAM | 802.3ah802.1ag |
| Размеры (Ш x Г x В) | 440 мм × 450 мм × 842 мм (19U) |
| Относительная влажность | 10% ~ 90%, без конденсации |
| Температура хранения | -40 ℃ ~ 70 ℃ |
| Рабочая Температура | 0 ° C ~ 40 ° C |
| Power | AC: Вход 90 ~ 260 В, 50 ~ 60 Гц: |
| Потребляемая мощность | ≤1600 Вт |
| MTBF | > 250 000 часов |
