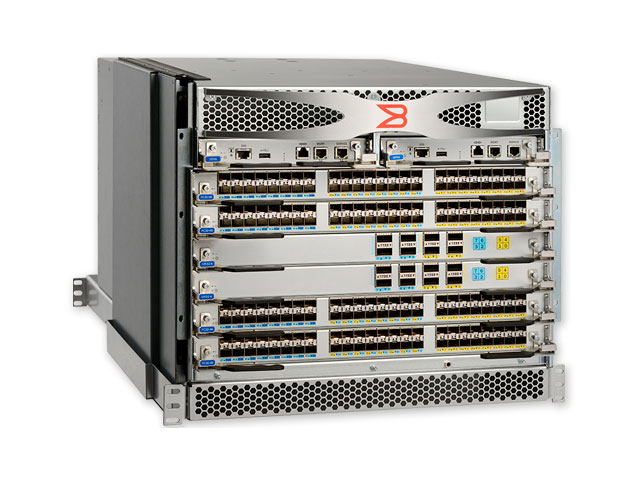

    Платформа Brocade X6-4 FC

    Brocade X6 Director Brocade X6-4 FC

    Код товара: Brocade X6-4 FC
    Описание: Четыре вертикальных слота для блейд-модулей обеспечивают до 256 портов, эквивалентных 16 портам UltraScale ICL, монтаж в стойку 8U
    Количество:

    Цена по запросу

    Технические характеристики Brocade X6-4 FC

    Архитектура систем
    Шасси Одно шасси: Brocade X6-8 обеспечивает до 384 портов 32 Гбит/с или эквивалент 512 портов с портами UltraScale ICL 128 Гбит/с (4×32 Гбит/с) (32 Гбит/с×4 порта QSFP). Brocade X6-4 обеспечивает до 192 портов 32 Гбит/с или эквивалент 256 портов с 16 портами UltraScale ICL.
    Каждый из них обеспечивает поддержку (E, F, D, M, SIM, AE и EX) портов Fibre Channel с использованием 48-портовых блейд-модулей Fibre Channel 32 Гбит/с.
    Процессор управления Резервные (активные/резервные) процессорные модули управления
    Масштабируемость Полная коммутационная архитектура из 239 коммутаторов
    Сертифицированный максимум 6000 активных устройств на коммутатор; 56 коммутаторов, 19 переходов в фабриках Brocade Fabric OS (FOS); более крупные ткани сертифицированы по мере необходимости
    Блейды Fibre Channel Блейд-порт Brocade FC32-48 обеспечивает 48 портов Fibre Channel 6-го поколения со скоростью 32 Гбит/с.
    Блэйд-расширение Brocade SX6 Extension Blade обеспечивает расширение Fibre Channel (16 портов Fibre Channel 32 Гбит/с) и расширение IP по IP-сетям (16 портов 1/10 GbE и 2 порта 40 GbE).
    Производительность Fibre Channel
    • Скорость линии 4 Гбит/с, полный дуплекс
    • Скорость линии 8 Гбит/с, полный дуплекс
    • Скорость линии 10 Гбит/с, полный дуплекс
    • Скорость линии 16 Гбит/с, полный дуплекс
    • Скорость линии 32 Гбит/с, полный дуплекс
    Автоматическое определение скоростей портов 4, 8, 16 и 32 Гбит/с в зависимости от используемых SFP. Соответствие скорости между скоростями портов 4, 8, 16 и 32 Гбит/с. Скорость порта 10 Гбит/с с выделенными SFP.
    ISL-транкинг Транкинг на основе кадров с поддержкой до восьми портов 32 Гбит/с на каждый ISL-транк; до 256 Гбит/с на магистраль ISL.
    Балансировка нагрузки между ISL на основе Exchange с DPS, включенным в Brocade FOS
    Транк UltraScale ICL Соединение шасси с шасси через разъемы на плате Core Routing (CR)
    Можно настроить следующие максимальные QSFP на магистраль в зависимости от типа блейда, подключающегося:
    • До четырех портов QSFP 4x32 Гбит/с в магистральной группе для формирования магистрали 512 Гбит/с между двумя блейд-серверами Brocade CR32-4. Для магистралей, содержащих четыре или менее портов QSFP, порты в магистрали должны находиться в одной группе портов на каждом блейд-модуле.
    • До четырех портов QSFP 4x32 Гбит/с в магистральной группе для формирования магистральной линии 512 Гбит/с между блейд-серверами Brocade CR32-4 и CR32-8. Для магистралей, содержащих четыре или менее портов QSFP, порты в магистрали должны находиться в одной группе портов на каждом блейд-модуле.
    Для магистрали требуется минимум два соединения QSFP и до четырех соединительных линий QSFP 4x16 Гбит/с между парами Brocade CR32-8 (CR32-4) и CR16-8 (CR16-4).
    Мультишасси с портами UltraScale ICL До 4608 неблокируемых портов Fibre Channel 32 Гбит/с; Порты UtraScale ICL (32 для 8-слотового шасси или 16 для 4-слотового шасси, оптический QSFP) позволяют подключать до девяти шасси в полноячеистой топологии или до 12 шасси в топологии ядро-периферия.
    Пропускная способность UltraScale ICL Brocade X6-8: 4,096 Тбит/с; 32 порта UltraScale ICL эквивалентны 128 портам 32 Гбит/с.
    Каждый порт UltraScale ICL обеспечивает пропускную способность 128 Гбит/с по каналу QSFP (32 Гбит/с × 4).
    Brocade X6-4: 2,048 Тбит/с; 16 портов UltraScale ICL эквивалентны 64 портам 32 Гбит/с.
    Каждый порт UltraScale ICL обеспечивает пропускную способность 128 Гбит/с по каналу QSFP (32 Гбит/с × 4).
    Обе модели: транкинг на основе кадров включен между четырьмя ICL UltraScale. DPS распределяет обмены по всем магистральным каналам.
    Пропускная способность шасси Brocade X6-8: 12,2 Тбит/с на шасси (384 порта × 32 Гбит/с) скорость передачи данных + 4,096 Тбит/с пропускная способность UltraScale ICL (32×128 Гбит/с)
    Brocade X6-4: 6,1 Тбит/с на шасси (192 порта × 32 Гбит/с) скорость передачи данных + 2,048 Тбит/с пропускная способность UltraScale ICL (16×128 Гбит/с)
    Пропускная способность слота 1536 Гбит/с (линейная скорость)
    Задержка переключения Блейд-сервер Brocade FC32-48 на скорости Gen 6 32 Гбит/с: <900 нс (включая FEC); локальная коммутация между любыми портами и 2,7 мкс между лезвиями на скорости 32 Гбит/с, сквозная маршрутизация
    Блейд-сервер Brocade SX6, от Fibre Channel к Fibre Channel: <900 нс (включая FEC) и 2,7 мкс от любого порта к любому порту на скорости 32 Гбит/с, сквозная маршрутизация
    Максимальный размер кадра 2112 байт полезной нагрузки
    Буферы кадров 15 000 за переключение ASIC
    Классы обслуживания Класс 2, Класс 3, Класс F (межкоммутаторные кадры)
    Типы портов Fibre Channel Блейд-порт Brocade FC32-48: F_Port, E_Port, EX_Port, M_Port, SIM и D_Port
    Блейд-расширитель Brocade SX6: F_Port, E_Port и EX_Port на FC и VE_Port на GbE
    ПРИМЕЧАНИЕ. Самообнаружение основано на типе коммутатора (U_Port) с дополнительным управлением типа порта.
    Типы трафика данных Коммутаторы Fabric с поддержкой одноадресной, многоадресной (255 групп) и широковещательной рассылки
    Типы носителей Блейд-порт Brocade FC32-48: поддерживает горячее подключение Brocade Fibre Channel SFP+ на 32 Гбит/с SWL/LWL и SFP+ на 16 Гбит/с SWL/LWL/ELWL, 10 Гбит/с SWL/LWL SFP Brocade SX6 Extension Blade: поддерживает горячее подключение
    Brocade Fibre Channel SFP28 со скоростью 32 Гбит/с SWL/LWL; SFP+ на 16 Гбит/с SWL/LWL/ELWL; SFP на 10 Гбит/с FC SWL/LWL и Ethernet SFP+ на 1 GbE для меди, 1 GbE 1000BASE-SX/LX/CWDM, SFP+ на 10 GbE SR/LR; SFP+ на 10 GbE настраиваемый DWDM 80 км и QSFP на 40 GbE SR4/LR4/ER4.
    Блейд-серверы Core Routing (CR), Brocade CR32-4 и CR32-8: поддержка Brocade Fibre Channel QSFP с возможностью «горячей» замены со скоростью 4×32 Гбит/с SWL, 4×16 Гбит/с SWL и 4×16 Гбит/с QSFP на 2 км для соединений ICL
    USB Один USB-порт на процессор управления для загрузки встроенного ПО, поддержки сохранения и загрузки или загрузки конфигурации
    Fabric services Адаптивная сеть (изоляция трафика, QoS); восстановление кредита BB; Расширенное зонирование Brocade (зонирование по умолчанию, зонирование портов/WWN, одноранговое зонирование, целевое зонирование, широковещательное зонирование); динамический выбор пути (DPS); расширенные ткани; ФДМИ; КУБОК ФИКОН; Видение потока; перенаправление кадров; ФСПФ; ИПФК; ISL-транкинг; Сервер управления; Набор политик мониторинга и оповещения (MAPS); транкинг N_Port; НПВ; НТП v3; Портовое ограждение; Уведомление об изменении состояния регистрации (RSCN); Служба надежной фиксации (RCS); Простой сервер имен
    Расширение Поддерживает устройства DWDM, CWDM и FC-SONET; Fibre Channel, сжатие на лету (Brocade LZO) и шифрование (AES-GCM-256); восстановление кредита BB; FCIP, расширение IP, адаптивное ограничение скорости (ARL), сжатие данных, быстрая запись, конвейерная обработка ленты для чтения/записи, QoS
    FICON каскадирование FICON; поддержка без потерь DLS; КУБОК ФИКОН; Усовершенствованный ускоритель для FICON (IBM z/OS Global Mirror и ленточная конвейерная обработка чтения/записи)
    Системные компоненты
    Порты Fibre Channel Brocade X6-8: до 384 портов 32 Гбит/с, универсальных (E_Port, F_Port, EX_Port, M_Port, D_Port, порт SIM, FICON)
    Brocade X6-4: до 192 портов 32 Гбит/с, универсальных (F_Port, E_Port, EX_Port, M_Port, D_Port, порт SIM, FICON)
    Классы обслуживания Класс 2, Класс 3, Класс F (межкоммутаторные кадры)
    Протокол оптоволоконного канала ANSI FC-PH (стандарт физического и сигнального интерфейса Fibre Channel)
    Fabric initialization Соответствует FC-SW 5.0
    Задержка между портами Локальное переключение: 900 нс
    От лезвия к лезвию: 2,7 мкс
    Коммутационная способность Совокупная коммутационная способность 13,5 миллиардов кадров в секунду (для кадров класса 2, класса 3 и класса F для 384-портового шасси)
    Высокая доступность
    Архитектура Неблокируемая общая память; пассивная объединительная плата; резервный процессор активного/пассивного управления; резервные модули переключения «активное/активное ядро»; резервные карты WWN
    Мощность шасси Brocade X6-8:
    • Для сети низкого напряжения переменного тока (от 100 до 120 В переменного тока) требуется четыре источника питания.
    • Для AC High Line требуется два источника питания (от 200 до 240 В переменного тока).
    • Устройство поставляется с тремя блоками питания или пустыми (3 для резервирования 2+1). Два обеспечивают питание системы, но четыре должны быть установлены для обеспечения энергоэффективности и резервирования 2+2.
    Brocade X6-4:
    • Для низковольтной линии переменного тока требуются два источника питания (от 100 до 120 В переменного тока).
    • Для AC High Line требуется один источник питания (от 200 до 240 В переменного тока).
    • Устройство поставляется с двумя блоками питания. Один обеспечивает питание системы, но оба должны быть установлены для обеспечения энергоэффективности и резервирования 1+1.
    Охлаждение Brocade X6-8:
    • Требуется три блока кассет вентиляторов. Состояние отказа — один неисправный вентилятор из любой кассеты вентиляторов. Каждая сборка содержит два вентилятора, всего шесть. Для работы системы Brocade X6-8 требуется пять из шести работающих вентиляторов. Один узел кассеты вентиляторов может быть заменен в горячем режиме и должен быть немедленно заменен в случае отказа.
    Brocade X6-4:
    • Требуются две кассеты вентиляторов в сборе. Состояние отказа — один неисправный вентилятор из любой кассеты вентиляторов
      Каждая сборка содержит два вентилятора, всего четыре. Для работы системы Brocade X6-4 требуется три из четырех работающих вентиляторов. Один блок вентиляторов может быть заменен в горячем режиме и должен быть немедленно заменен в случае отказа.
    Воздушный поток Доступны варианты от впуска не по левому борту к выпуску по левому борту или забора со стороны левого борта к выхлопу не по левому борту.
    Доступность решения Предназначен для обеспечения 99,999% времени безотказной работы; резервные блоки питания с возможностью «горячей» замены, вентиляторы, карты WWN, процессоры, коммутация ядра, блейд-модули портов и оптика; онлайн-диагностика; непрерывная загрузка и активация прошивки
    Управление
    Управление HTTP, SNMP v1/v3 (FE MIB, FC MIB управления), SSH; Аудит, системный журнал; Brocade Advanced Web Tools, Brocade Network Advisor SAN Enterprise или Brocade Network Advisor SAN Professional Plus; Интерфейс командной строки (CLI); SMI-S совместимый; REST API; пробные лицензии на дополнительные возможности
    Безопасность DH-CHAP (между коммутаторами и конечными устройствами), аутентификация коммутатора FCAP, совместимость с FIPS 140-2 L2, HTTPS, IPsec, IP-фильтрация, LDAP с IPv6, OpenLDAP, привязка портов, RADIUS, определяемый пользователем контроль доступа на основе ролей (RBAC) , Безопасное копирование (SCP), Безопасный RPC, SFTP, SSH v2, SSL, Привязка коммутатора, TACACS+, Доверенный коммутатор
    Доступ к управлению 10/100/1000 Ethernet (RJ-45) на процессор управления, внутриполосный через Fibre Channel; последовательный порт (RJ-45) и один USB на модуль управляющего процессора; DHCP/DHCPv6; интеграция с вызовом на дом через Brocade Network Advisor
    Диагностика IO Insight для мониторинга ввода-вывода; Диагностика оптики и кабеля ClearLink, включая электрическую/оптическую петлю, трафик/задержку/расстояние канала; встроенный генератор потока; POST и встроенная онлайн-/офлайн-диагностика, включая мониторинг окружающей среды, FCping и Pathinfo (FC traceroute), зеркалирование потока, средство просмотра кадров, перезапуск демона без прерывания работы, мониторинг состояния оптики, мониторинг питания, ведение журнала RAStrace и обнаружение непрерывной перезагрузки (RRD)
    Физические параметры
    Корпус Brocade X6-8 12 слотов для блейд-модулей: шасси для монтажа в стойку 14U; комплекты направляющих от 27 до 31 дюйма и 22 дюйма для стойки с четырьмя опорами; комплект среднего крепления для двухопорной стойки
    Слоты Brocade X6-4 для 8 блейд-модулей: шасси высотой 8U для монтажа в стойку; рейка от 27 до 31 дюйма, рейка от 18 до 24 дюймов и комплекты для монтажа в стойку для отвода воздушного потока для стойки с четырьмя опорами; комплект среднего крепления для двухопорной стойки
    Монтаж Монтаж в стойку в стандартном 19-дюймовом шкафу EIA
    Размер Brocade X6-8
    • Высота: 61,23 см (24,11 дюйма, 14U)
    • Ширина: 43,74 см (17,23 дюйма)
    • Глубина: 61,04 см (24,04 дюйма)
    Brocade X6-4
    • Высота: 34,45 см (13,56 дюйма, 8U)
    • Ширина: 43,74 см (17,23 дюйма)
    • Глубина: 61,04 см (24,04 дюйма)
    Brocade X6-4 с комплектом для монтажа в стойку с отводом воздушного потока
    • Высота: 40,00 см (15,75 дюйма, 9U)
    • Ширина: 43,74 см (17,23 дюйма)
    • Глубина: 61,29 см (24,09 дюйма)
    Окружающая среда
    Температура Рабочая: от 0°C до 40°C (от 32°F до 104°F)
    В нерабочем состоянии: от –25°C до 70°C (от –13°F до 158°F)
    Влажность Влажность при эксплуатации: относительная влажность от 5% до 93% без конденсации при 40°C (104°F) с максимальным градиентом 10% в час
    Влажность при хранении: относительная влажность от 10% до 93% без конденсации при 70°C (158°F)
    Высота До 3000 метров (9842 фута)
    Ударная нагрузка В рабочем состоянии: 10 г, 11 мс, полусинусоида
    В нерабочем состоянии: 20 г, 11 мс, полусинусоида
    Вибрация При работе: от 5 Гц до 10 Гц при +5 дБ/октаву; от 10 Гц до 200 Гц при 0,0005 Grms; от 200 Гц до 500 Гц при –5 дБ/окт; шкала 0,05 г
    В нерабочем состоянии: от 3 Гц до 10 Гц при +5 дБ/октаву; от 10 Гц до 200 Гц при 0,0065 Grms; от 200 Гц до 500 Гц при –5 дБ/окт; шкала 1,12 г
    Рассеивание тепла Brocade X6-8
    • Конфигурация с 384 портами: Типичная: 8 836 БТЕ/ч; Макс.: 14 485 БТЕ/ч Потребляемая мощность: Стандартная: 2 589 Вт; Макс.: 4244 Вт
    • Примечание. Входная мощность составляет 200 В переменного тока с полным резервированием блока питания.
    Brocade X6-4
    • Конфигурация с 192 портами: Типичная: 4696 БТЕ/ч; Макс.: 8 139 БТЕ/ч Потребляемая мощность: Стандартная: 1 376 Вт; Макс.: 2385 Вт
    • Примечание. Входная мощность составляет 200 В переменного тока с полным резервированием блока питания.
    Мощность
    Поддерживаемый диапазон мощности Входное напряжение
    • Стандартный вход переменного тока:
    • Диапазон: от 85 В до 264 В переменного тока, автовольтаж
    • Номинальное значение: от 100 В до 240 В переменного тока
    Мощность
    • от 85 до 132 В переменного тока: 1450 Вт
    • от 180 до 264 В переменного тока: 2870 Вт
    Пусковой ток 35 ампер максимум, пик
    Частота от 50 Гц до 60 Гц (номинально: от 50 Гц до 60 Гц)

    Актуальные модели Brocade X6 Director

      Brocade X6 Director Brocade X6-8 FC

      Brocade X6 Director Brocade X6-8 FC

      Цена по запросу


      Обзор
      0 руб.0 USD0.00 EUR
      0 руб. 0 USD 0.00 EUR
